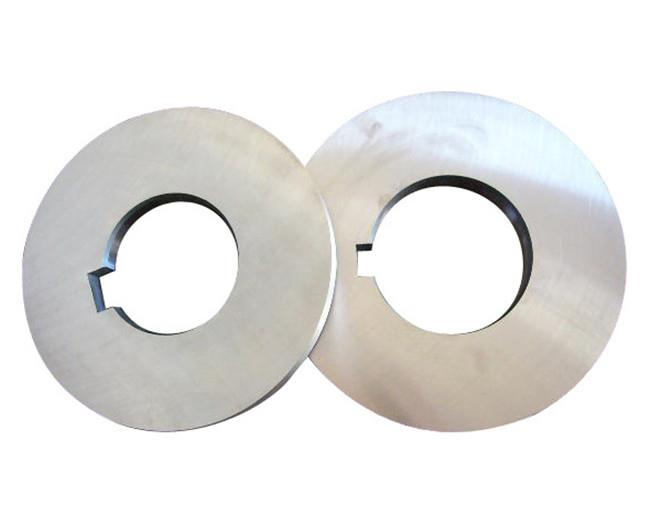

机械剪切机刀片传动系统由电机、小滑轮、大滑轮、轴承、减速小齿轮、减速小齿轮、十字轴、传动小齿轮、传动齿轮、传动轴、偏心轮、主轴和上刀架组成。圆刀片外形成圆形状,一般圆刀片应用于机械设备上,主要是切割,修边等加工功能。圆刀片通常都具有中间孔,目的是能够使其固定在机械设备上,从而达到切割功能。分切机刀片主要用于纸张、胶带、磁带、薄膜、金、银、 铜、铝、汰合金箔等物品的分切切。 分切机刀片主要用于纸张、胶带、磁带、薄膜、金、银、 铜、铝、汰合金箔等物品的纵切。刀片主要用于切割纸张、胶带、磁带、薄膜、金、银、铜、铝、合金箔等物品。分切机刀片主要用于纸张、胶带、磁带、薄膜、金、银、 铜、铝、汰合金箔等物品的分切切。 分切机刀片主要用于纸张、胶带、磁带、薄膜、金、银、 铜、铝、汰合金箔等物品的纵切。纵切机刀片主要用于金属板和带材的带材生产线。它们由高速切削工具钢SKD、SKH和钨钢制成,材料稳定,通过完美的真空热处理工艺制成,具有均匀的硬度和精密加工。纵切刀片是纵切刀架最重要的部件,其加工精度要求很高。圆形刀片是圆形刀片。外面形成一个圆形。圆形刀片一般用于机械设备,主要用于切割、切边等加工功能。电机安装在减速器上,通过三角带驱动大飞轮。离合器通气时,减速器的从动轴带动其转动。减速器的输出轴通过十字联轴器驱动剪切机的传动轴。大齿轮与小齿轮啮合,带动主轴转动。连杆机构驱动刀架上下切割。当电磁分配阀断电时,离合器制动器和电机空转,刀架停在等待位置。
本机系统采用一个浮动嵌块式摩擦影响离合器工作制动器,主要功能部件有: 大飞轮、离合器缸、离合器控制活塞、离合器进行主动盘、离合器从动盘、摩擦片、制动推杆、从动轴、制动法兰、制动缸、制动过程中活塞、制动压力弹簧等。
操作过程如下:当电磁分配阀通电时,压缩空气进入离合器块,将离合器活塞推到右侧,然后将驱动轴中的制动推杆推入右侧。此时,离合器活塞压缩弹簧,使制动器保持打开状态,而离合器则主动夹紧摩擦板,驱动轴可依靠摩擦从大飞轮旋转。相反,当电磁分配阀关闭电源时,离合器缸首先排出,制动活塞在弹簧的作用下向左移动,摩擦块被夹住以实现制动,而离合器活塞在制动推杆的作用下向左移动,使离合器主动盘分离,大飞轮怠速。
机床分析处理车辆滑移故障的主要原因
在实践中,通过多年的维护经验,我们总结出以下原因并制定了相应的解决方案:
1)制动器产生的制动力过小,主要表现在三个方面: 通过调整制动器弹簧压力过小,经过长期发展,制动器弹簧的弹性会逐渐降低。摩擦片磨损严重,导致制动力矩减小。
解决方法: 调整制动压缩弹簧和制动推杆调整螺栓; 更换制动压缩弹簧; 更换摩擦片。
2)离合器从动盘和中间套筒滚键导致中国变速器工作不能进行分离。当不供应压缩以及空气时,离合器从动盘和离合器主动盘分离,并且因为它们之间各自的操作系统彼此不影响。
